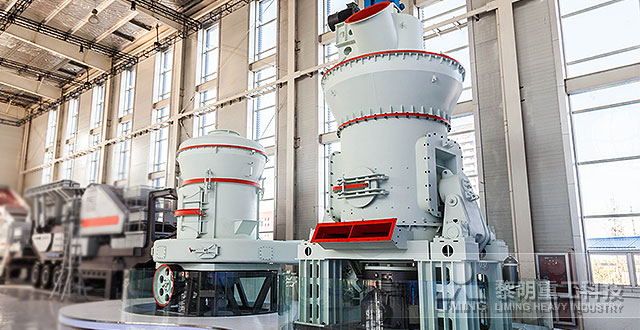

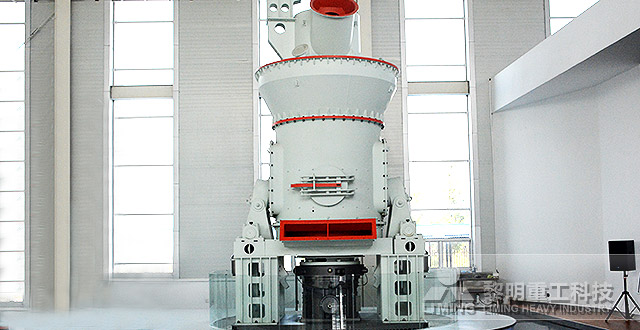

产品介绍:
LM系列立式辊磨机(立磨)是黎明重工,为借鉴工业磨粉机产量低、耗能高等技术难题,吸收欧洲技术并结合黎明重工多年的磨粉机设计制造理念和市场需求,经过多年的潜心技术设计改进后的大型粉磨设备。
LM系列立式辊磨机集破碎、干燥、粉磨、分级输送于一体,具有占地面积小、工艺流程简单、粉磨效率高、能耗低、噪音小、烘干能力大、产品细度易于调节、无粉尘污染和检修方面、运行可靠等特点。尤其在大型粉磨工艺中,完全满足客户需求,主要技术、经济指标达到标准水平。
应用领域:
适用于冶金、电力、水泥行业煤粉制备的立式煤磨;
适用于各种非金属矿的立式矿磨;
适用于工业废气脱硫和废渣综合利用的超细型立式磨;
适用于水泥生产的立式生料磨等;

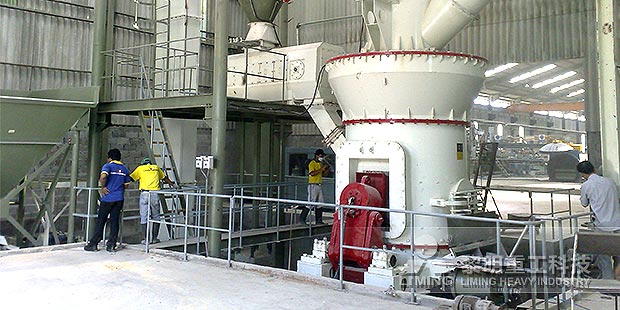

客户现场:
山东某石膏生产基地
设备型号及台数:一台LM1300
加工物料与细度: 石膏,200目
产品参数:
LM型立式辊磨机基本技术参数(非金属矿行业)
规格型号 |
处理能力 (t/h) |
成品细度 |
入磨物料尺寸 (mm) |
主电机功率 (KW) |
|
μm | 目 | ||||
LM1300K | 10-40 | 170-33 | 80-425 | <38 | 200 |
LM1500K | 13-50 | 170-33 | 80-425 | <40 | 280 |
LM1700K | 18-70 | 170-33 | 80-425 | <42 | 400 |
LM1900K | 23-85 | 170-33 | 80-425 | <45 | 500 |
LM2200K | 36-135 | 170-33 | 80-425 | <50 | 800 |
LM2400K | 41-164 | 170-33 | 80-425 | <55 | 900 |
LM2800K | 50-196 | 170-33 | 80-425 | <58 | 1120 |
LM3400K | 70-260 | 170-33 | 80-425 | <62 | 1800 |
LM3700K | 90-320 | 170-33 | 80-425 | <65 | 2240 |
LM型煤粉立式磨(中速磨煤机)参数(煤粉锅炉、高炉喷吹、煤化工、石灰窑、回转窑、冶金、电力、水泥等行业)
规格型号 |
处理能力 (t/h) |
煤粉细度 (200目) |
主电机功率 (KW) |
LM1300M | 13-18 | 通筛率≥80% | 185 |
LM1500M | 17-22 | 250 | |
LM1700M | 21-31 | 315 | |
LM1900M | 30-40 | 400 | |
LM2200M | 40-50 | 500 | |
LM2400M | 50-70 | 630 | |
LM2800M | 70-100 | 900 |
LM型矿渣立式磨参数
规格型号 | 处理能力(t/h) | 产品比表面积 | 主电机功率 |
LM1300N | 7-11 | ≥420㎡/kg | 200 |
LM1500N | 9-13 | 280 | |
LM1700N | 11-15 | 400 | |
LM1900N | 14-20 | 500 | |
LM2200N | 22-26 | 800 | |
LM2400N | 27-35 | 900 | |
LM2800N | 48-55 | 1120 | |
LM3400N | 65-89 | 1800 | |
LM3700N | 90-100 | 2240 |
1. 粉磨效率高、运行成本低
A采用料层粉磨原理,能耗低,粉磨系统电耗比球磨机低20—30%,且随原料水分的增加,节电效果更加明显。
B.研磨体磨损小、利用率高。立磨运行中没有金属之间的直接接触,单位产品磨耗为5—10克,对产品金属污染小。
C.磨辊辊套可反面使用,延长了使用寿命,降低生产成本。
2.建设、投资费用低
立磨集粉磨、烘干、选粉、输送为一体,不需要另外置烘干、选粉、提升等设备。含尘气体直接由高浓度收尘器搜集,布局紧凑,建筑面积仅为球磨系统的70%,建筑空间约为球磨系统的50%—60%。
3.运行容易可靠、操作维修简便
A.稀油润滑系统,磨辊轴承采用稀油集中循环润滑,使轴承在低温和纯净油质工况下工作,延长了使用寿命。
B.装备有自动控制系统,可实现远程控制。
C.装备有防止辊套和磨盘衬板直接接触的限位机构,避免金属之间的摩擦碰撞而出现的剧烈震动。
D.自有的液压站系统,通过检修油缸、翻转动臂,具有自动抬辊、落辊功能,可实现空载启动,自动翻辊功能利于更换和检修。同时,液压系统增加了压力平衡装置,有效降低磨机震动。
4.设备烘干能力大、粉磨物料广泛
立磨采用热风输送物料,在粉磨较大的物料时可控制进风温度,使产品达到要求的最终水分,在磨内可烘干水分高达15%的物料。
5.产品质量稳定,颗粒级配均匀
物料在研磨腔内停留约2—3分钟,远低于球磨机的20分钟。成品化学成份及细度较之稳定。
6设备环保,噪音低,扬尘少
采用全密封负压系统,无扬尘;工作时磨盘磨辊不直接接触,无金属撞击声,噪音比球磨低20-25分贝。系统为全密封系统,无粉尘外溢,环境清洁。
设备加工范围涵盖1-3mm粗粉、20-400目细粉、400-1250目超细粉以及1250-3250目微粉。提供从单台到全套系统的粉磨装备和服务,专业技术涵盖矿物加工的整个工艺链。
